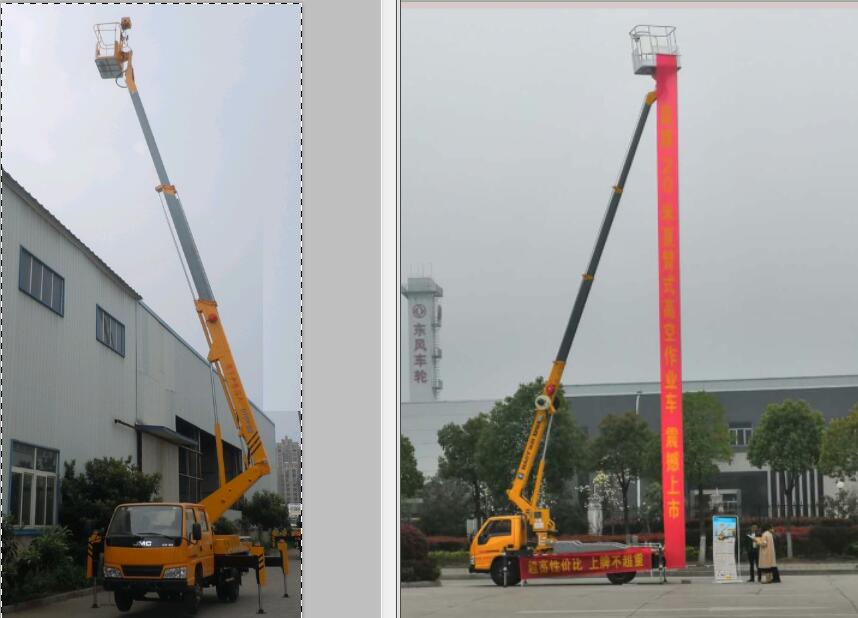

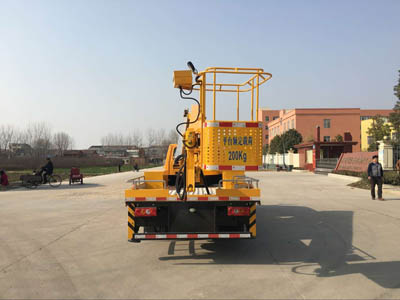

江鈴雙排18米高空作業車
底盤型號：
產品噸位：0
裝載質量：
銷售經理：張星
咨詢熱線：17798332201
在線交談：
您給我一個信任、我還您滿意，全國銷售熱線：17798332201
江鈴雙排18米高空作業車
|
【主要技術參數】
|
|
產品商標
|
潤知星牌
|
公告批次
|
292
|
|
產品名稱
|
SCS5060JGKJX型高空作業車
|
產品號
|
ZM85Z5CR02S
|
|
總質量(Kg)
|
5800
|
罐體容積(m3)
|
|
|
額定載質量(Kg)
|
|
外形尺寸
|
7750×2000×2995
|
|
整備質量(Kg)
|
5475
|
貨廂尺寸
|
××
|
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
|
駕駛室準乘人數(人)
|
2+3
|
載質量利用系數
|
|
|
接近角/離去角(°)
|
27/15
|
前懸/后懸
|
1065/2025
|
|
軸數
|
2
|
軸距
|
3360
|
|
軸荷(Kg)
|
1990/3810
|
最高車速(Km/h)
|
100
|
|

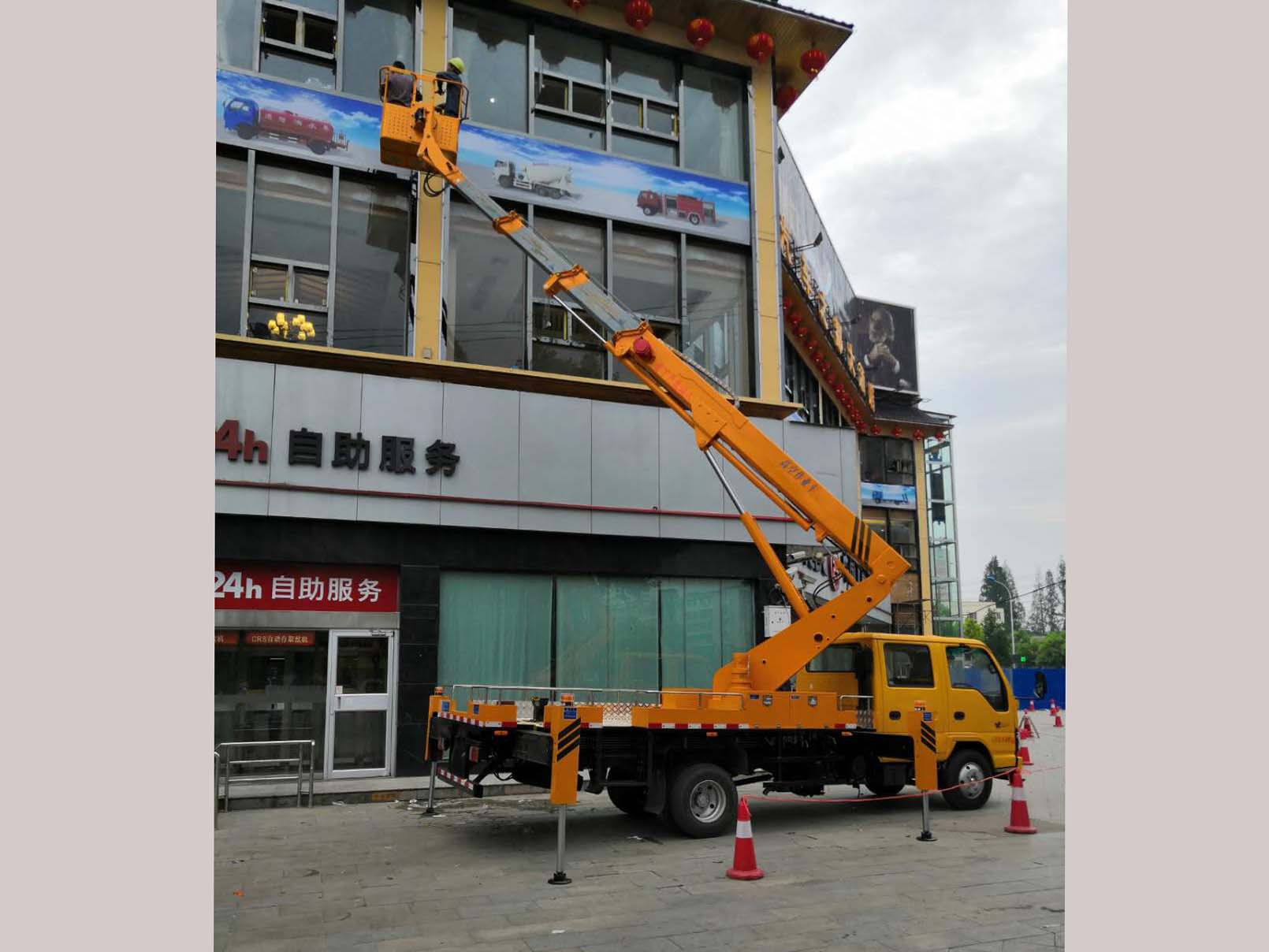

該車用途為搶修電力、通訊、路燈等高空作業。主要裝置為升降平臺,作業臂。隨底盤選裝駕駛室。車輛后伸1300mm。側,后防護采用碳鋼/Q235B,焊接連接。后防護截面尺寸(寬×高) (mm):100×50,離地高390mm。ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司。
|
|
【底盤技術參數】
|
|
底盤型號
|
JX1061TSG25
|
底盤名稱
|
載貨汽車底盤（二類）
|
|
商標名稱
|
江鈴牌
|
生產企業
|
江鈴汽車股份有限公司
|
|
外形尺寸
|
5865×1880×2020
|
輪胎數
|
6
|
|
接近角/離去角(°)
|
27/18.5,15/18.5
|
輪胎規格
|
7.00R16LT 10PR
|
|
鋼板彈簧片數
|
7/5+6
|
前輪距
|
1385
|
|
燃料種類
|
柴油
|
后輪距
|
1425
|
|
排放標準
|
GB17691-2005國Ⅴ,GB3847-2005
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
|
JX493ZLQ5
JX493ZLQ5A
|
江鈴汽車股份有限公司
江鈴汽車股份有限公司
|
2771
2771
|
85
85
|
主要技術參數
|
SCS5060JGKJX型高空作業車主要技術參數
|
|
類別
|
項目
|
單位
|
數據
|
|
尺寸參數
|
★總長
|
mm
|
7350
|
|
★總寬
|
mm
|
2080
|
|
★總高
|
mm
|
2920
|
|
質量參數
|
乘坐人數（含駕駛員）
|
人
|
5
|
|
總質量
|
kg
|
5555
|
|
主要性能參數
|
工作平臺額定載荷
|
kg
|
200
|
|
最大作業高度★
|
m
|
16
|
|
★最大作業高度時作業幅度
|
m
|
-
|
|
★最大作業幅度
|
m
|
9
|
|
最大作業幅度時作業高度★
|
m
|
-
|
|
支腿跨距★
|
橫向
|
mm
|
3500
|
|
縱向
|
mm
|
4000
|
|
行駛參數
|
★前懸
|
mm
|
1065
|
|
★后懸
|
mm
|
2125
|
|
★后伸
|
mm
|
800
|
|
★軸距
|
mm
|
3360
|
|
最高行駛速度
|
Km/h
|
100
|
|
接近角
|
.
|
27
|
|
離去角
|
.
|
15
|
配置說明
|
部件名稱
|
簡要說明
|
|
底盤
|
江鈴JX1061TSG25
|
|
發動機
|
江鈴柴油發動機，功率85KW，國五排放
|
|
駕駛室
|
雙排座，可乘坐5人，駕駛室裝備空調
|
|
圍板及走臺板
|
不銹鋼圍欄及防滑走臺板
|
|
取力系統
|
機械操作
|
|
工作平臺
|
1000x650x1200
|
|
臂架形式
|
★四節六邊(16米、18米)三節六邊（12米、14米）型工作臂，同步伸縮
|
|
回轉裝置
|
360度連續回轉
|
|
支腿
|
★前H后H型，單獨可調
|
|
操作
|
★工作平臺和地面（可選）遙控器電氣操作
|
|
控制系統
|
電液比例控制系統，實現無級調速
|
|
調平系統
|
液壓自動調平
|
基本功能及安全配置
|
SCS5060JGKJX高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，最大作業高度18米，最大作業幅度9米。
|
|
名稱
|
簡要說明
|
|
上下車自動互鎖裝置
|
★用于上下車互鎖，防止誤操作發生危險
|
|
水平檢測功能
|
★實時檢測整車是否水平
|
|
應急電動應急泵
|
當發動機及主泵發生故障時，可將工作人員送回到地面
|
|
緊急停止裝置
|
用于緊急停止操作
|
|
夜間安全警示裝置
|
在車輛上有工程頻閃燈，照明燈
|
|
整車水平狀態測試儀
|
可檢測整車橫向縱向兩個方向傾斜狀態
|
|
發動機點火熄火
|
在轉臺和平臺處可對發動機進行點火，熄火控制
|
主要性能特點
l前H后H型支腿，穩定性好，可同時或單獨操作，適應多種工況。★
l主要配套液壓、電器件：負載敏感比例閥、平衡閥、控制器等均為國內知名廠家生產。★
l底盤采用江鈴國V底盤，配有空調，方向盤采用液壓助力。
l配置整車水平儀，保證車輛水平，確保安全。★
l電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。★
l六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。★
l整車電器采用CAN總線控制系統，線路整齊、簡易。整車有二處操作：平臺操作，也可在地面操作，安全可靠，工作效率高。★
l回轉機構采用可調節式，方便調節
進口關鍵件明細表
|
名稱
|
國家
|
簡介
|
備注
|
|
電液比例閥
|
意大利
|
主要控制上車各動作供油量，用于調節速度、動作平穩
|
|
|
電器控制器
|
德國
|
CAN總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修
|
|
|
下車多路閥
|
意大利
|
操縱支腿伸、縮，換向操作靈敏，動作輕便，平穩
|
|
|
電磁換向閥
|
意大利
|
上車各動作選擇切換，各動作自動互鎖，安全可控性
|
|
|
雙向平衡閥
|
意大利
|
自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩
|
|
|
液壓接頭
|
美國
|
各液壓管路相連接，無漏油、滴油、滲油現象
|
|
|
電動泵
|
德國
|
整車動作的應急動力源，承載壓力高、效率高、壽命長
|
|
|
接近開關
|
日本
|
檢測各支腿狀態、軟腿保護
|
|
|
行程開關
|
日本
|
上、下車互鎖，動作限位
|
|
|
回轉擺動缸
|
意大利
|
帶動平臺回轉
|
|
