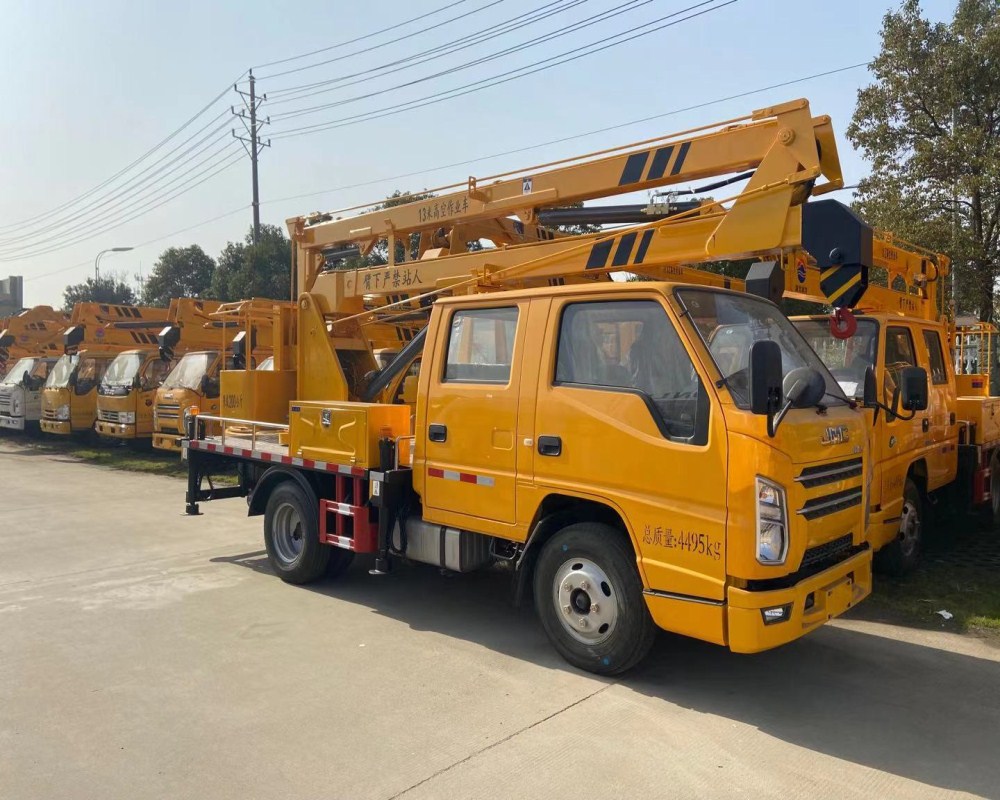

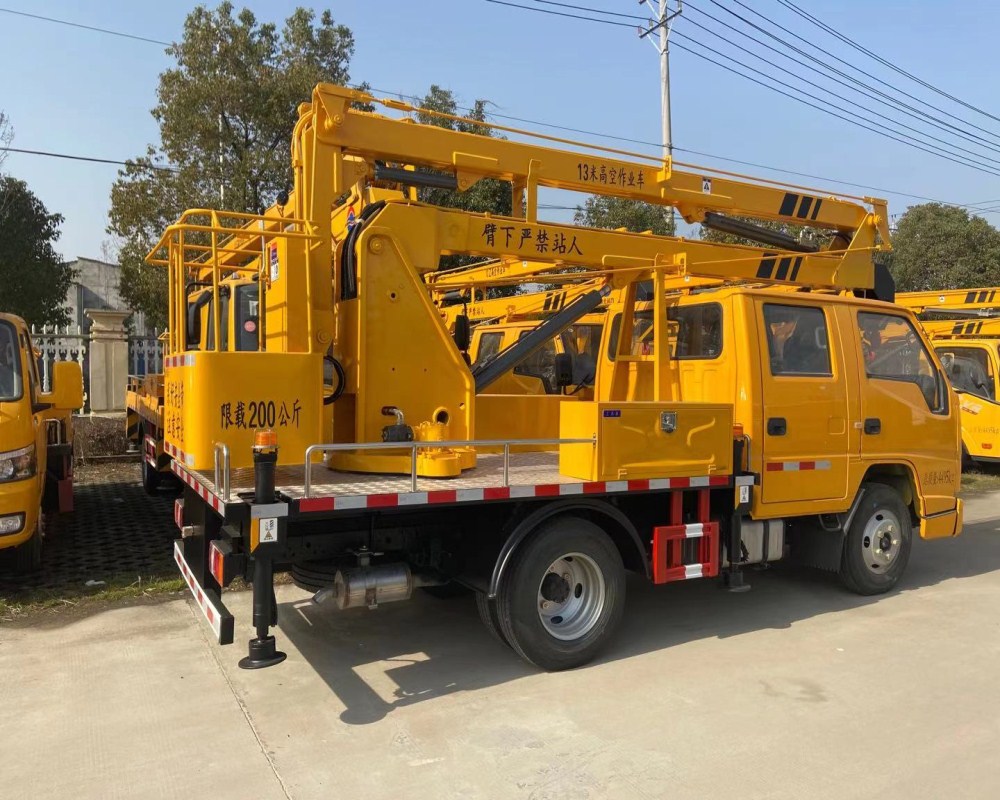

底盤配置：
JX4D30B6H 功率 85KW115 馬力/雙排駕駛室，3360 軸距，7.00 鋼絲胎，油剎，五檔箱，
前橋 2 噸，后橋 3.5 噸，帶方向助力，帶排氣制動，原廠 ABS，原廠空調，多功能方向盤
專用性能：
液壓 360 度全回轉，三節折疊臂，單液壓舉升缸，帶雙向平衡閥，帶電控操作舉升臂，
四支液壓油缸可調式支腿帶雙向液壓鎖（支腿操作為手動操作，可單獨控制），上下二套操作
臺，帶 1 噸吊鉤，最大作業高度 13 米，最大作業半徑 5.6 米，最大起吊重量 1 噸。
設備結構緊湊，堅固耐用，操作方便可靠。獨特的全回轉三節臂液壓操控系統設計使
工作人員操作更平穩，能更安全的將工作人員送到作業位置，進行維修,安裝,清洗,攝影, 造船,化工,電力搶修,剪枝,更換路燈及其他工程高空作業搶修！
主要特點：
1、臂架和支腿均采用低合金 Q345 型材，四周無焊縫，外形美觀，受力大，強度
高；
2、H 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、回轉機構采用可調節式，方便調節；
4、轉臺雙向 360°回轉，采用了先進的渦輪蝸桿式減速機構（具有自潤滑和自
鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、下車與上車互鎖，操作安全、可靠；
7、上車操作通過節流閥實現無極調速；
8、吊籃采用外置拉桿機械式調平，更加穩定和可靠；
2
9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
作業工況圖
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行
高空作業。
2. 適用標準
供貨方應使用最新頒布執行的國家標準、行業標準，在用戶方同意時可以使用其他性
3
能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達
到國家標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
引用有以下標準：
1） GB/T9465《高空作業車》
2） GB3766 《液壓系統通用技術條件》
4
3） GB7258《機動車運行安全技術條件》
4） GB1589 《汽車外廓尺寸載荷及質量限值》
5） GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》
6） GB11567.1.2 《汽車和掛車側面及后下部防護的要求》
7） QC/T252 《專用汽車定型試驗規程》
8） JB/ZQ3011 工程機械焊接通用技術條件
9） JG5099 《高空作業機械安全規則》
10） CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》
3、使用環境條件
1)海拔高度： ≤1000 米
2)環境溫度： -5℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
5)最大日溫差： 15℃
6)日照強度(風速 0.5m/s 時)：0.1W/cm
2 7)最大風速： ≤ 10.7m/s1

4、 主要技術參數

上裝基本配 置	臂架		臂架形式		三節折臂
			材料		型材Q345B/4mm
			臂架截面		四邊形
			起伏角度		0°-70°(相對水平面)
	作業工況		最大作業高度		13m
			最大作業高度時 作業幅度		3m
			最大作業幅度		6.2m
			最大作業幅度時 作業高度		8.6m
			回轉		雙向 360°連續回轉
	吊臂		最大起吊質量		1000Kg
			最大起吊高度		6.8m
			吊鉤		1T
	支腿		支腿型式		前后H 型
			支腿材料		型材Q345B/5mm
			支腿跨距		縱向：3240，橫向：3180
			液壓鎖		四個支腿都帶雙向液壓鎖
			后支腿頻閃燈		黃色；兩只
車廂		材料		優質碳鋼及型材，鋪 3 ㎜防滑花紋鋼板
		工具箱		1200*400*500；模具沖壓門，帶不銹鋼門鎖
		圍欄		Φ20 不銹鋼管
		踏步		駕駛室側帶上下踏步
		側、后防護		優質碳鋼冷彎型材；強度高
		輪罩		注塑模具成型，美觀，強度高
轉臺		立臂		低合金鋼板拼焊組成
		回轉支承		單排四點接觸球式帶外齒，QWD730.20
		減速機		渦輪蝸桿式，CW-28
		馬達		BMP-50
吊籃		額定載荷		≤200Kg
		尺寸		長X 寬X 高：1080X620X1150
		調平形式		外置拉桿機械調平
		保險帶		一副
		調平裝置		機械調平，拉桿外置
液壓系統		液壓油箱		65L；帶液位表
		齒輪泵		定量泵，流量 25ml/r
		工作壓力		帶壓力表；16MPa
		液壓閥組		集成電磁閥組
		油缸		12 只；帶雙向平衡閥或液壓鎖進行鎖止，保證安 全
操作系統		支腿		手動操作，各支腿可單獨可調，上下車互鎖
		操作方式		手動和電動結合
		臂架動作		轉臺和吊籃電動雙位操作
		發動機啟動、熄 火		轉臺和吊籃雙位操作



整車出廠：出具正規底盤合格證、整車合格證、全國統一機動車上戶發票、隨車

工具、車輛質保手冊、全國服務站名錄等。
